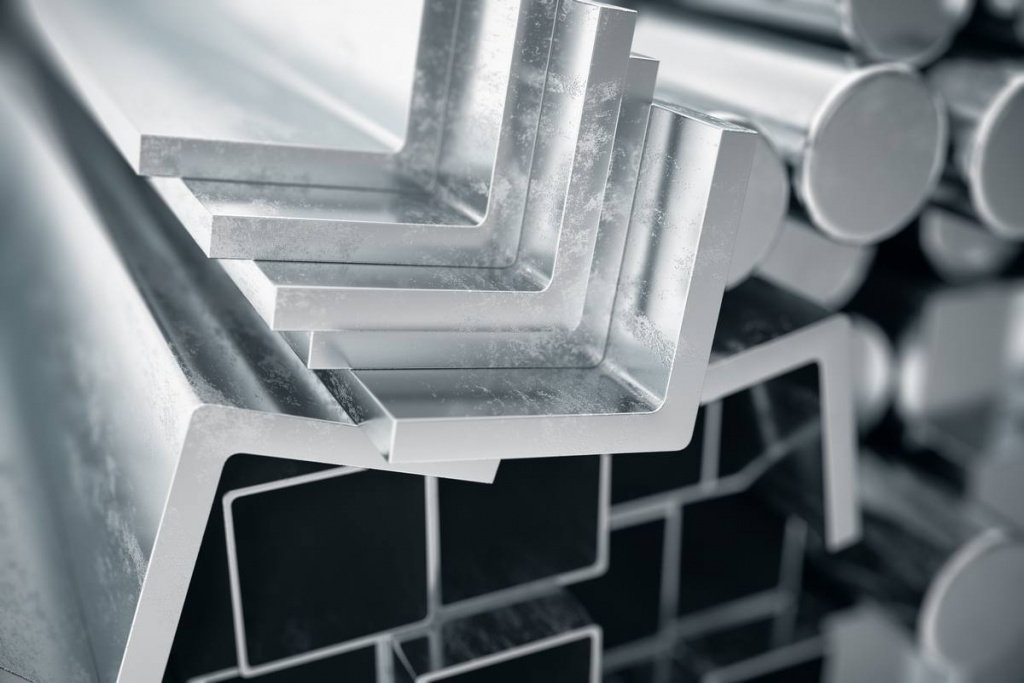

Стальной уголок — один из самых узнаваемых и востребованных профилей в мире металлопроката. Его характерное сечение в форме буквы «Г» встречается повсюду: в каркасах промышленных зданий и дачных теплиц, в рамах станков и полках стеллажей, в лестничных маршах и вентилируемых фасадах. Простая геометрия обманчива — именно прямой угол между полками наделяет уголок исключительной геометрической жёсткостью, позволяя конструкциям из него уверенно сопротивляться изгибу и кручению при минимальном расходе металла.
Что такое стальной уголок и как его производят
Стальной уголок — фасонный прокат с поперечным сечением в виде двух полок, расположенных под углом 90° друг к другу. Никакого полого пространства внутри нет: сечение монолитное, что обеспечивает высокую несущую способность при небольшой массе погонного метра.
Производство стального уголка ведётся двумя принципиально разными способами.
Горячая прокатка — основной промышленный метод. Стальная заготовка нагревается до температуры пластической деформации и последовательно прокатывается через систему фигурных валков на специализированных прокатных станах. В результате получается горячекатаный уголок с монолитным сечением, острыми (с небольшим радиусом скругления) внутренними углами и высокими прочностными характеристиками. Это базовый продукт для несущих конструкций.
Холодная гибка — альтернативный метод. Плоский листовой прокат изгибается на профилегибочных станках под прямым углом. Гнутый уголок имеет заметно скруглённые внутренние углы, меньшую толщину стенки и, соответственно, более скромную несущую способность. Зато он легче, дешевле и отлично подходит для декоративных целей, мебельного производства и лёгких вспомогательных конструкций.
Классификация стального уголка
По форме полок: равнополочный и неравнополочный
Это основной способ деления, определяющий сферу применения профиля.
Равнополочный уголок — обе полки имеют одинаковую ширину. Самый распространённый тип в металлопрокате. Применяется в строительстве, машиностроении, при производстве мебели и складского оборудования. Стандарт: ГОСТ 8509-93 (горячекатаный), ГОСТ 19771-93 (гнутый).
Неравнополочный уголок — полки имеют разную ширину. Он нужен там, где требуется различная опорная площадь с разных сторон: в узлах сложных металлоконструкций, деталях машин, судовых конструкциях. Стандарт: ГОСТ 8510-86 (горячекатаный), ГОСТ 19772-93 (гнутый).
|
Критерий |
Равнополочный |
Неравнополочный |
|---|---|---|
|
Распределение нагрузки |
Симметричное |
Направленное (на широкую полку) |
|
Основное применение |
Строительство, мебель, общие конструкции |
Машиностроение, сложные металлоконструкции |
|
Монтаж |
Прост, допускает любую ориентацию |
Требует точной ориентации |
|
Распространённость |
Очень высокая |
Средняя |
По способу изготовления: горячекатаный и гнутый
|
Параметр |
Горячекатаный |
Гнутый |
|---|---|---|
|
Производство |
Прокатка горячей заготовки |
Гибка листового проката |
|
Углы сечения |
Острые (малый радиус) |
Заметно скруглённые |
|
Прочность |
Высокая |
Средняя |
|
Ассортимент размеров |
Широкий (от 20 до 200+ мм) |
Ограниченный |
|
Применение |
Несущие конструкции |
Лёгкие конструкции, декор, мебель |
|
Масса |
Больше |
Меньше |
По классу точности
Горячекатаный уголок выпускается в трёх классах точности:
- А (высокая точность) — машиностроение, приборостроение;
- Б (повышенная точность) — строительные металлоконструкции;
- В (обычная точность) — общестроительные работы.
По материалу и защитному покрытию
Уголок из конструкционной стали (Ст3сп, Ст3пс, Ст3кп по ГОСТ 380) — самый массовый тип металлопроката, который покрывает большинство строительных задач. - Уголок из низколегированной стали (09Г2С, 12ГС, 16ГС) — повышенные нагрузки, эксплуатация при низких температурах.
- Оцинкованный уголок — горячецинковое покрытие, стойкость к коррозии; используется для наружных конструкций и агрессивных сред.
- Нержавеющий уголок (AISI 304, AISI 316) — востребован в пищевой промышленности, на химических производствах, в медицинском оборудовании.
Уголок из конструкционной сталиСортамент: размеры и вес горячекатаного уголка
Размеры равнополочного уголка задаются шириной полки и толщиной стенки. Запись «50×50×5» означает: полки по 50 мм, толщина стенки 5 мм.
Сортамент по ГОСТ 8509-93 (горячекатаный равнополочный)
|
Обозначение |
Ширина полки, мм |
Толщина стенки, мм |
Вес 1 пог. м, кг |
|---|---|---|---|
|
20×20×3 |
20 |
3 |
0,89 |
|
25×25×3 |
25 |
3 |
1,12 |
|
32×32×4 |
32 |
4 |
1,92 |
|
40×40×4 |
40 |
4 |
2,42 |
|
50×50×5 |
50 |
5 |
3,77 |
|
63×63×6 |
63 |
6 |
5,65 |
|
75×75×6 |
75 |
6 |
6,89 |
|
100×100×8 |
100 |
8 |
12,2 |
|
125×125×10 |
125 |
10 |
19,1 |
|
150×150×12 |
150 |
12 |
27,3 |
|
200×200×16 |
200 |
16 |
48,6 |
Длина поставки — от 4 до 12 метров (мерная, немерная и кратная мерной). Наиболее востребованный диапазон в строительстве и промышленности — уголок с шириной полки от 30 до 100 мм.
Маркировка стального уголка: как читать обозначение
Правильное чтение маркировки избавляет от ошибок при заказе металлопроката.
Пример: уголок ∟ 100×100×8 / ГОСТ 8509-93 / Ст3сп:
- ∟ — символ уголкового профиля;
- 100×100 — ширина полок в мм (для равнополочного — одна цифра, для неравнополочного — две разные);
- 8 — толщина стенки в мм;
- ГОСТ 8509-93 — действующий нормативный документ;
- Ст3сп или 09Г2С — марка стали.
Для нержавеющего уголка дополнительно указывается марка по международной классификации: AISI 304 или AISI 316.
Применение стального уголка: от строительства до судостроения
Строительство и архитектура
Это главная сфера потребления стального уголка в структуре металлопроката. Профиль используется как:
- опорный и соединительный элемент — связывает балки, швеллеры, фермы между собой в узлах металлоконструкций;
- ребро жёсткости — усиливает сварные конструкции в местах концентрации напряжений;
- каркасный профиль — основа металлических каркасов складов, производственных зданий, ангаров, навесов и теплиц;
- обрамление проёмов — укрепляет и отделывает дверные и оконные проёмы в кирпичных и бетонных стенах;
- элемент лестниц и ограждений — ступени, поручни, перила, защитные конструкции.
Промышленность и машиностроение
- Рамы и несущие основания промышленного оборудования.
- Направляющие для конвейеров и транспортных механизмов.
- Элементы сборных и разборных металлических стеллажей.
- Несущие части станков, прессов и подъёмных механизмов.
Транспорт и судостроение
- Рамные конструкции кузовов грузовых автомобилей.
- Элементы вагонных и железнодорожных конструкций.
- Внутренние переборки судов, корабельные стрингеры.
- Детали трамваев и вагонов метро.
Мебельное производство и благоустройство
- Металлические основания мебели: стеллажи, стойки, рабочие столы.
- Крепёжные уголки в корпусной мебели.
- Навесы, козырьки и беседки.
- Теплицы, парники, садовые конструкции.
- Ограждения, заборы, секции ворот.
Вентилируемые фасады
Оцинкованный и нержавеющий уголок занял прочное место в системах вентилируемых фасадов — как несущий и направляющий элемент подсистемы, к которому крепятся фасадные кассеты и панели. Требования к долговечности и коррозионной стойкости здесь максимальные.
Расчёт нагрузки: что нужно знать при проектировании
При проектировании конструкций из стального уголка ключевыми параметрами служат:
- момент инерции — определяет сопротивление изгибу. Чем больше, тем лучше уголок держит поперечную нагрузку;
- момент сопротивления — определяет допустимые изгибающие напряжения в материале;
- радиус инерции — определяет устойчивость стержня к продольному изгибу (потере устойчивости при сжатии).
Все стандартизированные значения этих параметров для каждого типоразмера содержатся в таблицах ГОСТ 8509-93. Для оперативных расчётов удобно использовать онлайн-калькуляторы, построенные на этих нормативных данных.
Как правильно выбрать стальной уголок
При выборе уголка для конкретной задачи последовательно ответьте на четыре вопроса:
- Какие нагрузки воспринимает конструкция? Это определяет требуемую толщину стенки и ширину полки.
- Нужен ли одинаковый упор с обеих сторон? Если нет, рассмотрите неравнополочный профиль.
- Каковы условия эксплуатации? Наружная среда, повышенная влажность или агрессивные химикаты требуют оцинкованного или нержавеющего исполнения.
- Какова нагрузка? Для несущих конструкций нужен горячекатаный уголок; для декора, мебели и лёгких перегородок достаточно гнутого.
Стальной уголок — универсальный строительный профиль, без которого не обходится ни одна серьёзная металлоконструкция. Знание его классификации, сортамента и сфер применения позволяет точно и экономично подобрать нужный тип металлопроката под любую задачу — от возведения промышленного здания до изготовления садовой теплицы.
