Металлопрокат для машиностроения: требования, виды и выбор марки стали

Машиностроение — отрасль, где от правильного выбора металлопроката напрямую зависит ресурс деталей, надёжность механизмов и себестоимость производства. Здесь недостаточно просто прочного материала: важны точность геометрических размеров, стабильность химического состава от плавки к плавке, предсказуемые механические свойства после термообработки и пригодность к конкретным методам механической обработки.

Чем машиностроение отличается от строительства в части требований к металлу

В строительстве от металлопроката прежде всего ждут несущей способности — достаточного предела текучести и удовлетворительной свариваемости. В машиностроении круг требований принципиально шире.

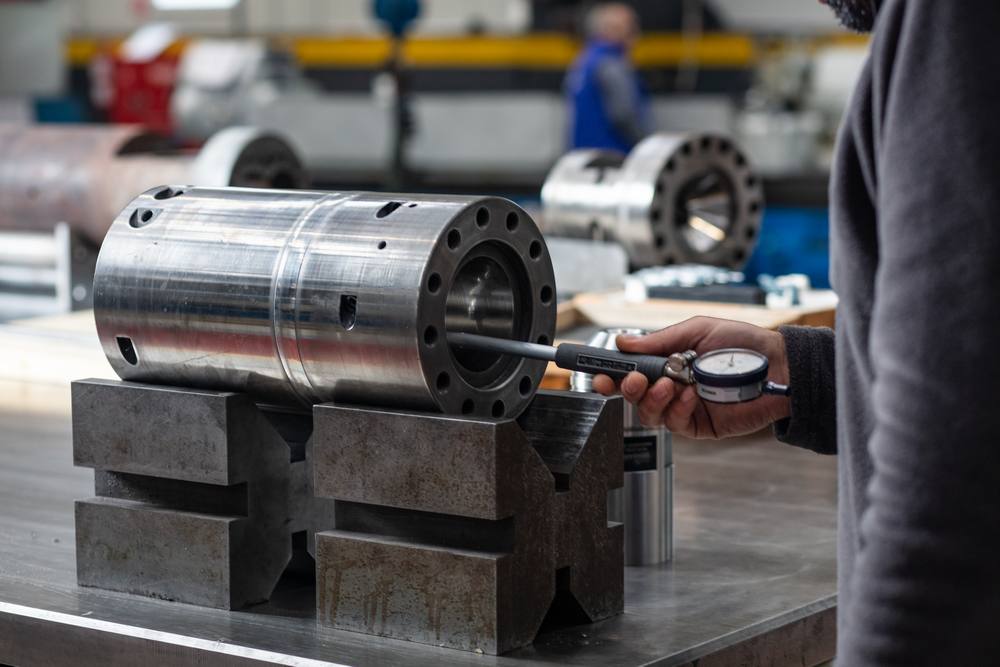

Точность размеров. Детали, работающие в сопряжении (вал–подшипник, шестерня–корпус редуктора, поршень–гильза), изготавливаются с допусками в десятых и сотых долях миллиметра. Горячекатаный прокат с допуском в несколько миллиметров подходит лишь как заготовка для последующей обработки — когда нужна высокая точность, применяют калиброванный или шлифованный прокат.

Стабильность свойств. Если механические характеристики металла существенно варьируются от плавки к плавке, партия деталей получается неоднородной: одни изделия окажутся хрупкими, другие не достигнут нормативной твёрдости.

Специальные свойства. В зависимости от условий работы деталей требуются: высокая поверхностная твёрдость при вязкой сердцевине (шестерни, кулачки), жаростойкость (детали двигателей), коррозионная стойкость (насосы, трубопроводная арматура), ударная вязкость при отрицательных температурах (детали спецтехники).

Обрабатываемость резанием. Сталь должна хорошо точиться, фрезероваться и шлифоваться — иначе себестоимость деталей становится экономически неприемлемой.

Именно поэтому сортамент сталей для машиностроения насчитывает сотни марок, каждая из которых оптимизирована под конкретный класс условий применения.

Виды металлопроката, применяемые в машиностроении

Круглый прокат (прутки)

Наиболее универсальный вид металлопроката для машиностроения. Из круглых прутков изготавливают валы, оси, болты, шпильки, гильзы цилиндров, штоки, пальцы.

Горячекатаный круг по ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» — прутки диаметром от 5 до 270 мм. Допуски на диаметр составляют несколько миллиметров, поэтому горячекатаный круг используется как заготовка под последующее обдирочное точение. Марки стали: Ст3, 45, 09Г2С, 40Х, 30ХГСА и другие.

Калиброванный круг по ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» — прутки диаметром от 3 до 100 мм. Производится методом холодного волочения из горячекатаного круга. Основные преимущества:

• допуски на диаметр соответствуют квалитетам h9–h12 (отклонения в единицы и десятые доли миллиметра);
• поверхность чистая, без окалины;
• прочность и твёрдость несколько выше за счёт деформационного упрочнения (наклёпа).

Калиброванный круг позволяет изготавливать детали без предварительного обдирочного точения, что снижает расход металла и трудоёмкость. Применяют для шпинделей, точных валиков, штоков арматуры.

Шестигранный прокат

Горячекатаный и калиброванный шестигранник производится по ГОСТ 2879-2006 «Прокат сортовой стальной горячекатаный шестигранный. Сортамент» и ГОСТ 8560-78 «Прокат калиброванный шестигранный. Сортамент». Размер «под ключ» — от 3,6 до 100 мм. Используется для производства болтов, гаек и других крепёжных изделий методом холодной или горячей штамповки, а также для изготовления ключей и фитингов. Шестигранное сечение позволяет зажимать заготовку в патроне токарного автомата без предварительной обработки.

Квадратный прокат

Горячекатаный квадрат по ГОСТ 2591-2006 «Прокат сортовой стальной горячекатаный квадратный. Сортамент» — прутки со стороной квадрата от 6 до 200 мм. Применяется в кузнечно-штамповочном производстве (заготовки под горячую штамповку), при изготовлении ключей, специального инструмента, элементов оснастки.

Листовой прокат

Листовой прокат в машиностроении применяют для изготовления корпусных деталей, кожухов, крышек, кронштейнов и рамных конструкций.

Горячекатаный лист по ГОСТ 19903-2015 «Прокат листовой горячекатаный. Сортамент» — для корпусных конструкций без жёстких требований к состоянию поверхности.

Холоднокатаный лист по ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» — для деталей с требованиями к качеству поверхности, точности толщины и последующей окраске.

Листы из нержавеющих сталей 12Х18Н10Т, 08Х18Н10 по ГОСТ 5632-2014 применяют в пищевом, фармацевтическом и медицинском машиностроении.

Трубы бесшовные

В машиностроении применяют бесшовные горячедеформированные трубы по ГОСТ 8732-78 и холоднодеформированные по ГОСТ 8734-75. Из них изготавливают гидравлические и пневматические цилиндры, трубопроводы высокого давления, полые валы, гильзы. Преимущество трубного профиля перед сплошным прутком — меньший вес при сопоставимой прочности и изгибной жёсткости.

Марки стали для машиностроения: классы и применение

Углеродистые конструкционные стали (ГОСТ 1050-2013)

ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Технические условия» (заменил ГОСТ 1050-88) — основной нормативный документ для углеродистых машиностроительных сталей.

Стали 10, 20 — мягкие, хорошо деформируются и свариваются. Применяются для цементуемых деталей: шестерён, пальцев, кулачков, у которых необходима высокая поверхностная твёрдость при вязкой сердцевине. Технологический маршрут: цементация → закалка → низкотемпературный отпуск.

Сталь 45 — наиболее массовая машиностроительная сталь. Предел текучести в нормализованном состоянии — около 360 МПа, после закалки и высокого отпуска (улучшения) — до 700–800 МПа. Применяется для валов, шпинделей, шестерён, зубчатых колёс, работающих при средних нагрузках. Хорошо обрабатывается резанием; свариваемость ограниченная (требует предварительного подогрева).

Стали 35, 40 — промежуточные по уровню прочности; применяются для тех же задач при умеренных конструктивных требованиях.

Легированные конструкционные стали (ГОСТ 4543-2016)

ГОСТ 4543-2016 «Металлопродукция из конструкционной легированной стали. Технические условия» введён с 1 октября 2017 г. взамен ГОСТ 4543-71. Стандарт распространяется на горячекатаную, кованую (диаметром или толщиной до 250 мм включительно), калиброванную и со специальной отделкой поверхности металлопродукцию.

Сталь 40Х — хромистая сталь, одна из наиболее широко применяемых в машиностроении. После термической обработки (закалка + высокий отпуск) предел прочности достигает 980 МПа. Применяется для валов, осей, шпинделей, коленчатых и кулачковых валов, штоков, колец, болтов, оправок. Свариваемость ограниченная — необходим предварительный подогрев.

Сталь 30ХГСА — хромомарганцекремниевая сталь. Характеризуется высокой прочностью (до 980–1100 МПа) при хорошей пластичности. Широко применяется в авиастроении и автомобилестроении для сварных конструкций и нагруженных подвижных деталей (лопасти, рычаги, оси), требующих высокой удельной прочности.

Стали 20Х, 20ХН3А — цементуемые легированные стали. Обеспечивают более высокую твёрдость поверхностного слоя после цементации по сравнению со сталью 20. Применяются для тяжелонагруженных шестерён, кулачков, пальцев.

Сталь 65Г — рессорно-пружинная сталь. Высокий предел упругости — более 800 МПа. Применяется для пружин, рессор, разрезных шайб, дисковых ножей. Хорошо воспринимает циклические нагрузки.

Инструментальные стали (ГОСТ 5950-2000)

ГОСТ 5950-2000 «Прутки, полосы и мотки из инструментальной легированной стали. Технические условия».

Для производства режущего и штампового инструмента применяют:

• У8А, У10А — углеродистые инструментальные стали по ГОСТ 1435-99;
• ХВГ, Х12МФ — легированные штамповые стали.

Сталь Х12МФ с содержанием хрома 11–12,5% и молибдена 0,4–0,6% применяется для матриц, пуансонов, ножей промышленных резаков и калибровочного инструмента.

Подшипниковые стали (ГОСТ 801-78)

Марки ШХ15, ШХ15СГ по ГОСТ 801-78 «Сталь подшипниковая. Технические условия» — специальные стали для колец и тел качения подшипников. Содержат 0,95–1,05% углерода и 1,30–1,65% хрома. После закалки и отпуска твёрдость достигает 60–65 HRC. Производятся в виде прутков и трубной заготовки строго нормированных размеров.

Жаропрочные и коррозионностойкие стали (ГОСТ 5632-2014)

ГОСТ 5632-2014 «Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные» нормирует марки для деталей, работающих при высоких температурах или в агрессивных средах.

• 12Х18Н10Т, 08Х18Н10 — для деталей пищевого, фармацевтического и медицинского оборудования, насосов для агрессивных жидкостей. Поставляются в виде прутков, труб, листов и лент.
• 20Х23Н18, 15Х25Т — для деталей, работающих при температурах до 1100 °C в химическом и нефтехимическом оборудовании.

Автоматные стали (ГОСТ 1414-75)

Для деталей, производимых на токарных автоматах в массовом масштабе, применяют автоматные стали А12, А20, А35, А40Г по ГОСТ 1414-75 «Сталь конструкционная повышенной и высокой обрабатываемости». Специальное легирование (сера, свинец, фосфор) обеспечивает хорошее дробление стружки и снижение усилия резания, что позволяет существенно повысить производительность станочной обработки.

Практические рекомендации по выбору проката

Определите условия работы детали. Характер и направление нагрузок (статические, динамические, знакопеременные), рабочая температура, наличие агрессивной среды — всё это определяет требуемые механические свойства и класс марки.

Учитывайте метод изготовления. Если деталь точится на токарном автомате в массовом производстве — рассмотрите автоматные стали по ГОСТ 1414-75. Если конструкция будет свариваться — убедитесь в достаточной свариваемости выбранной марки.

Заказывайте нужную точность. Для деталей с допуском по диаметру h9–h11 целесообразно сразу применять калиброванный круг — это исключает обдирочное точение и снижает расход металла.

Требуйте сертификат качества. Для ответственных производств (судостроение, нефтегазовое оборудование) на каждую партию металла необходим документ о качестве по ГОСТ ISO 10474-2016 с результатами химического анализа и механических испытаний, выполненных лабораторией производителя или независимым органом.

Учитывайте термообработку. Большинство деталей из легированных сталей требуют закалки и отпуска, кардинально изменяющих прочностные характеристики. Это обстоятельство необходимо учитывать при проектировании и заказе заготовок.

Обоснованный выбор прокатной продукции — это снижение расхода металла, уменьшение производственного брака, увеличение ресурса деталей и надёжность машин в эксплуатации на протяжении всего расчётного срока службы.
